烘干機結構及其工作原理
沙子烘干機是一種處理大量物料的轉筒烘干機干燥器,運轉可靠、操作彈性大、適應性強、專門針對北方寒冷地區設計研發，熱N利用率高、環保節N、處理量大。轉筒烘干機一般適應于顆粒狀物料。特別是烘干機沙子，轉筒烘干機烘干效果佳。轉筒烘干機的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便，裝配特殊揚料裝置，產品水分均勻。常用于烘干河沙、人工砂、石英砂、礦粉、煤渣等。

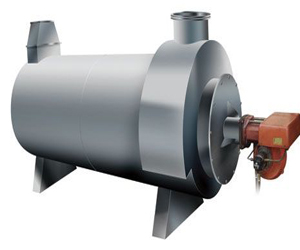

沙子烘干機結構：主要由1、筒體；2、滾圈；3、滾圈托輪；4、大小齒輪；5、擋輪；6、拖輥；7、密封罩；8、出料部分；9；揚料板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、熱風爐等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、脈沖除塵器、引風機等。
沙子烘干機工作原理：沙子首先經皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面Z大，以提GG燥速率并CJ物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
|
